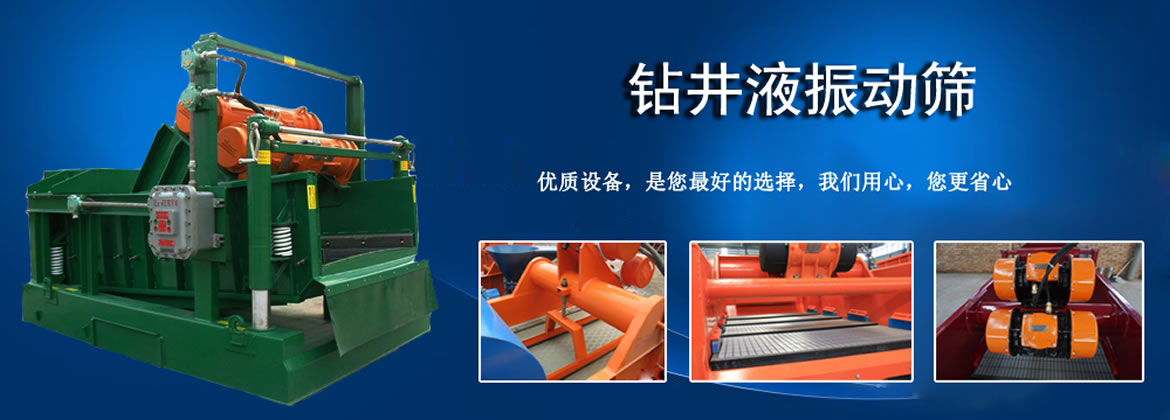

鉆井液振動篩

      鉆井液振動篩是用于石油鉆井一級固控設備，該設備吸取國內外同類產品的設計經驗和先進技術，采用新式的激振電機，是目前國內較為先進的振動篩；我公司可以根據客戶需求制造實際適合鉆井液凈化的雙聯或三聯振動篩，并提供相應的連接管匯，同時該設備也可作為泥漿清潔器的底流振動篩用；該鉆井液振動篩具有振動強度高、篩分面積大、篩箱角度可調、結構緊湊、性能卓越、性價比高等優點。是目前較為專業的振動篩生產廠家。

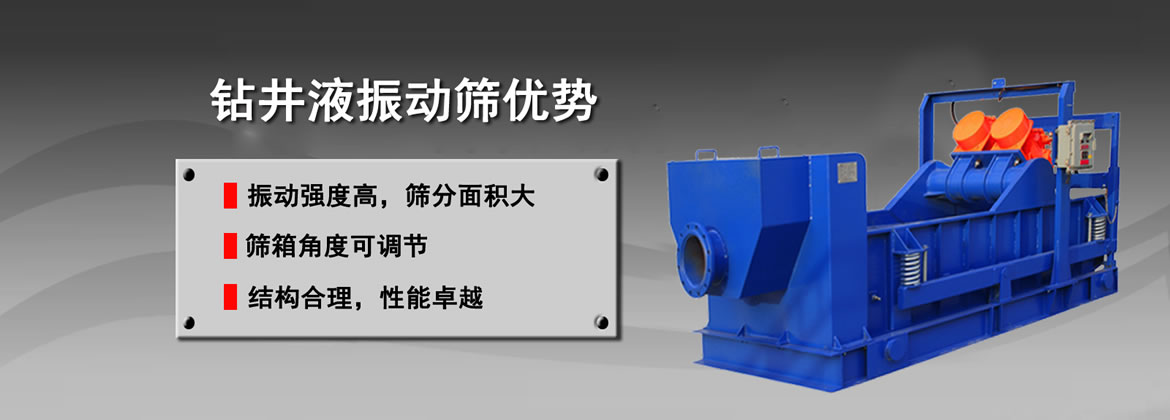

產品優勢

1、電動篩箱角度調節，方便可靠，還有機械角度調節用于備用。
     2、篩箱密封專利設計，密封效果好，使用壽命長，且便于更換。
     3、篩箱底框采用不銹鋼材質，耐腐性和壽命大大提高。
     4、篩箱整體熱處理，能滿足高激振強度下長時間工作。
     5、板式框架網，加楔塊式篩網壓緊裝置，便于篩網快速更換。
     6、采用國際品牌振動電機，馬丁電機或者OLI 電機。
     7、國際著名品牌電氣元件，西門子或者施耐德元件。
     8、多種進漿供料方式，方便不同場合使用：后背式錄井罐，頂置式錄井罐，漏斗式進料箱。

工作原理

1、鉆井液振動篩是鉆井泥漿固相控制系統中的一級固控設備，處理從井底返漿上來的74μm以上的泥漿固相顆粒。
2、鉆井液振動篩是根據振動電機在偏心塊力的作用下，通過激震梁傳遞產生直線運動、圓形運動或平動橢圓型運動軌跡。兩臺電機中垂線與篩夾角成a角或直線型方式，這樣兩臺激振電機轉動方向相反，其相互運所產生激振動力，在X方向相互抵銷，激振力為零。而在Y方向上兩臺電機的激振力互相疊加從而帶動整個上下篩箱沿Y軸方向的往復運動，同時使篩網面上的泥漿沿Y軸方向被拋上，然后自由落下時已向前移動，這樣不斷地被拋上落下使泥漿向前運動，泥漿液通過篩網漏入泥漿罐內，而泥漿中的大與篩網孔眼的部分固體顆粒被篩出，從而起到了泥漿液凈化作用。

技術參數

型號	GS752E-DM	GS703F-HB	GS703F-DZ	GS594F-HB	GS706E-HB
振動軌跡	直線型
處理量	45m³/h (200GPM)	120m³/h (528GPM)	120m³/h (528GPM)	140m³/h (616GPM)	120m³/h (528GPM)
電機功率(Kw)	2×0.75	2×1.72	2×1.72	2×1.72	2×1.94
篩網數量(片)	2	3	3	4	6
篩網尺寸	750×900	700×1250	700×1250	585×1165	上：750×900 下：700×1250
篩網面積(m²)	1.35	2.63	2.63	2.7	上：2.03 下：2.63
激振強度(G)	≤ 7.1	≤ 7.5	≤ 7.5	≤ 7.5	≤ 7.5
雙振幅	3.92~5.62	4.14~5.96	4.14~5.96	4.14~5.96	4.14~5.96
篩箱角度(°)	+2°	-1°~ +5°	-1°~ +5°	-1°~ +5°	-1°~ +5°
圍堰高度	710	735	1042	735	895
防爆標準	ExdIIBt4/IECEX/ ATEX
重量(Kg)	907	1542	1685	1589	1864
外形尺寸	1676×1728×1062	2727×1937×1263	2491×1980×1474	2932×1937×1263	2723×2025×1428
備注	以上處理量供參考，依據不同的篩網 API 數和泥漿狀況會有不同。

產品結構

  鉆井液振動篩主要由底座，篩箱，篩網，錄井罐，激振電機，減震彈簧，控制開關，調節裝置等部分組成。
      1、篩箱：篩箱使用軟（硬）勾邊篩網，框架篩網，采用螺栓拉緊或鍥形塊結構，這樣使繃緊安全可靠不易損壞篩網，此結夠工作可靠，操作方便，維護簡單。
      2、錄井裝置：借鑒國外知名品牌，進行結構優化設計，泥漿緩沖效果好，延長篩網使用壽命的效果。
      3、動力裝置：由激震梁和兩臺品牌防爆震動電機組成，震動噪音小，運行效果平穩，使用壽命長，安裝維護方便。
      4、減震裝置：采用高強度復合橡膠結構，穩定性能好，減震效果好，噪音小。
      5、調節裝置：采用絲杠下調節結構，調節精度高，穩定性好，操作簡單便捷。
      6、控制裝置：采用品牌防爆或非防爆控制裝置，安全性能好，降壓?jiǎn)?dòng)保護性能強，使用壽命長。

產品維護

1、吊運和安裝過程中嚴禁碰撞篩網；
     2、經常性檢查振動電機座緊固件是否松動，如有松動應擰緊；
     3、振動電機應保證；良好的潤滑，每運行500小時左右補充或更換一次潤滑脂，潤滑脂為二硫化鉬的鋰基潤滑脂，用油槍從兩端護照內有嘴補給；
     4、不得隨意拆卸電機電纜線；
     5、經常性檢查篩網，發現損壞或松動，應立即更換或繃緊。
