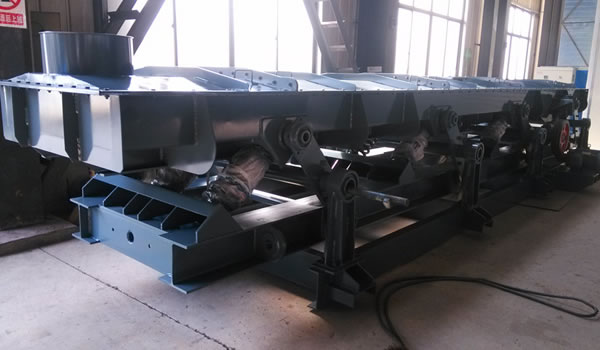

產品簡介

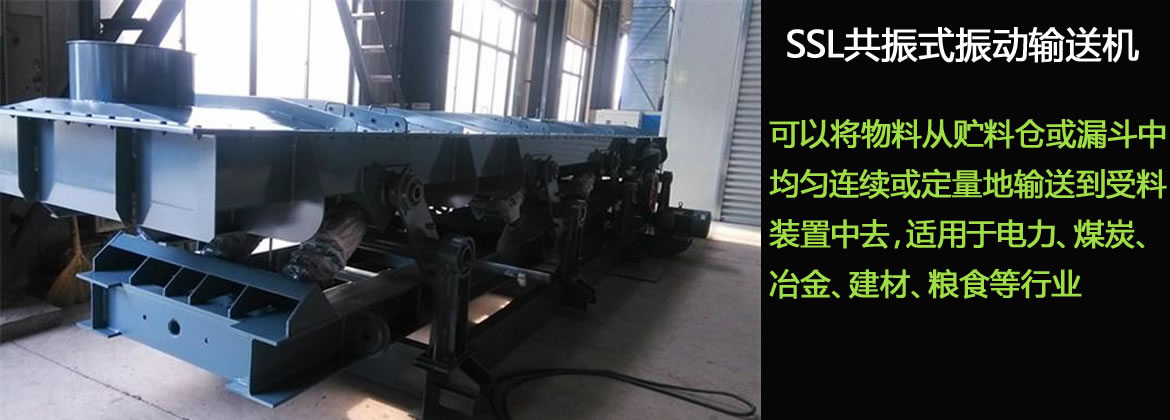

SSL共振式振動輸送機適用于電力、煤炭、冶金、建材、糧食等行業，用于完成粉狀及顆粒狀物料的輸送工藝，尤其適用于難輸送的細粉物料，諸如把粉煤灰、水泥、炭粉、煤粉、金剛砂等，從貯料倉或漏斗中均勻連續或定量地輸送到受料裝置中去。

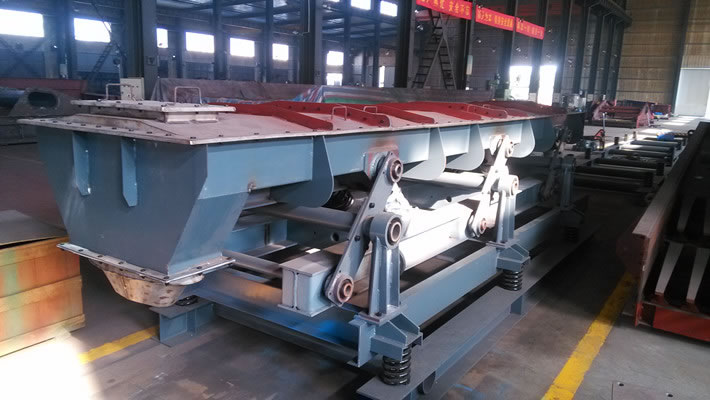

單質體振動輸送機的槽體以一定的振動頻率和振動幅度振動，這種振動使得散粒物料在振動方向加速，當物料顆粒的垂直加速度分量達到較大時，即脫離槽體并沿拋物線軌跡前進，物料的斷續微跳躍運動屬于一種周期性的跳躍過程，物料的跳躍頻率與輸送槽的振動頻率一致，因此振動輸送機的輸送效率與設備振動頻率、振動幅度、振動角度及物料自身特性相關。
工作原理
SSL共振式振動輸送機是利用激振器使料槽振動，從而使槽內物料沿一定方向滑行或拋移的連續輸送機械。激振器在電機驅動下產生周期性振動力，通過傳動機構傳遞到輸送槽，輸送槽在激振源的帶動下按激振源相同的振動頻率產生周期性線性振動，同時振動力方向與輸送槽體輸送方向呈一定的拋料角，槽內物料在強迫振動力的作用下沿槽體輸送面連續跳躍向前移動。除激振機構某些零部件外，相對轉動部件很少。物料在振動輸送機中呈現拋射狀態輸送，對輸送槽的磨損較小。
性能特點
1.SSL共振式振動輸送機整機結構無特殊安裝要求，結構簡單緊湊，潤滑點不與物料接觸，所以維修工作量小，易于實現自動化控制。
2.設備在輸送中，可實現多點進料和多點排料。
3.單質體輸送機的較大優勢在于特別適合于輸送需要密封保護的物料，當輸送粉塵性、有毒、有揮發性的物料時，極有可能對環境造成污染，這時我們將設備制作成密封性能好的封閉型，有效防止環境對物料的污染，亦可以防止物料對環境的污染。
4.SSL共振式振動輸送機對物料外形損壞非常小，由于物料在輸送槽中呈微拋連續跳躍運動，物料在輸送過程中不會受到外力擠壓，所以物料在輸送過程中外形損壞非常小，所以機槽磨損輕微，使用壽命比螺旋輸送機提高三倍以上。
5.減震效果好，適合安裝在樓板面及鋼結構支架上，輸送距離長，能耗低于75dB、噪音低于75dB，易于布置及改善工作環境；
6.導向支撐擺桿采用鋼板制作，通過特殊結構的彈性鉸鏈連接上下質體，堅固可靠，適用于塊狀、粉粒狀物料的輸送，例如食品、化工原料、石英砂、礦石、礦粉、水泥熟料等。
產品結構

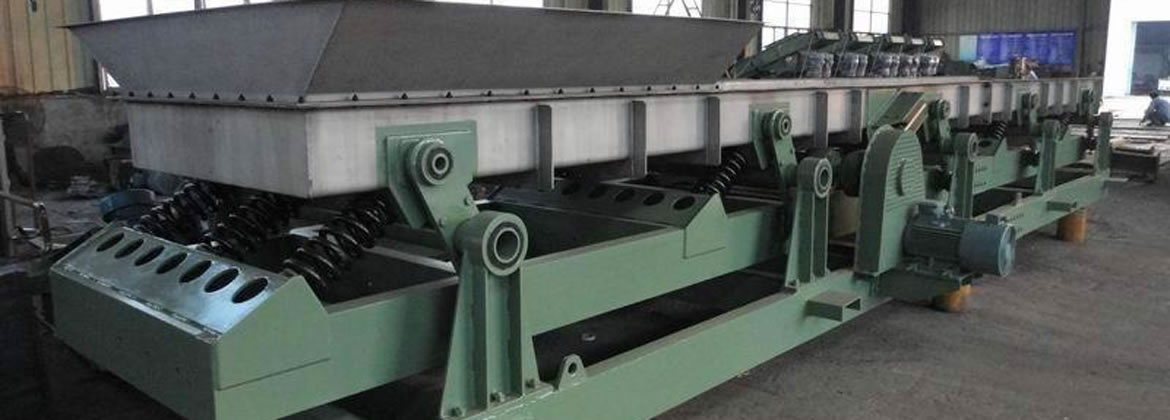

SSL共振式振動輸送機是由輸送槽、激振器、傳動機構、支承部件和減震系統等部分組成，具有低頻率大振幅特點。大輸送量和長距離輸送的振動輸送機，應優點考慮這種驅動形式。裝于固定低架上的電動機通過V帶與偏心軸連接，連桿一段裝于軸的偏心上，另一端通過彈簧與槽體相連。槽體由傾斜放置的導向桿支撐，導向桿的作用是限制槽體的運動方向的。槽體下方裝有主振彈簧，其作用是使振動系統處在近共振狀態下工作。
規格型號
|
型號 |
輸送量（t/h） |
槽寬 |
|
輸送槽體長度 |
|
3 |
4 |
5 |
6 |
8 |
10 |
12 |
15 |
18 |
20 |
25 |
28 |
|
SSL300 |
18 |
300 |
功率（KW） |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
5.5 |
5.5 |
5.5 |
|
SSL400 |
30 |
400 |
1.5 |
1.5 |
1.5 |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
5.5 |
5.5 |
5.5 |
7.5 |
|
SSL600 |
50 |
600 |
1.5 |
1.5 |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
3.7 |
5.5 |
5.5 |
7.5 |
7.5 |
|
SSL800 |
70 |
800 |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
3.7 |
5.5 |
5.5 |
7.5 |
7.5 |
5.5*2 |
5.5*2 |
|
SSL1000 |
90 |
1000 |
2.2 |
2.2 |
3.7 |
3.7 |
3.7 |
5.5 |
5.5 |
7.5 |
7.5 |
5.5*2 |
5.5*2 |
7.5*2 |
|
SSL1200 |
110 |
1200 |
2.2 |
3.7 |
3.7 |
5.5 |
5.5 |
7.5 |
7.5 |
5.5*2 |
5.5*2 |
7.5*2 |
7.5*2 |
7.5*2 |
|
SSL1500 |
140 |
1500 |
3.7 |
3.7 |
3.7 |
5.5 |
5.5 |
7.5 |
5.5*2 |
5.5*2 |
7.5*2 |
7.5*2 |
11*2 |
11*2 |
|
SSL1800 |
160 |
1800 |
3.7 |
3.7 |
5.5 |
5.5 |
7.5 |
5.5*2 |
5.5*2 |
7.5*2 |
7.5*2 |
11*2 |
11*2 |
11*2 |
|
SSL2000 |
180 |
2000 |
3.7 |
5.5 |
5.5 |
3.7*2 |
5.5*2 |
5.5*2 |
7.5*2 |
7.5*2 |
11*2 |
11*2 |
11*2 |
11*2 |
|
SSL2400 |
220 |
2400 |
5.5 |
5.5 |
3.7*2 |
5.5*2 |
5.5*2 |
7.5*2 |
7.5*2 |
11*2 |
11*2 |
11*2 |
11*2 |
11*2 |
注：
1.輸送量的計算按照河沙（堆密度1.6t/m³含水率5%）水平輸送計算。
2.輸送槽體加裝密封蓋、襯板以及輸送不同堆密度物料時功率需重新計算。
3.輸送距離超過15米時，采用分段結構，現場拼裝連接。
操作維護
1.試運轉
連桿振動輸送機安裝調試完畢后，應進行不少于8小時的空載連續試運轉。運行中注意輸送機振幅、工作電流及噪聲的變化情況，確認無異?，F(xiàn)象后，方可投入正常運轉。
2.生產率的調節
連桿輸送機，是定頻定幅的振動輸送設備，如需調整輸送機的生產率，可通過調節料倉閘門的開度，改變?nèi)肓狭炕蚋淖凃?qū)動裝置的偏心位置，達到調節輸送機生產率的目的。
3.運行維護
彈性連桿輸送機使用過程中，必須定期向驅動機構軸承座及連桿軸承內加注潤滑脂（3號鈣基潤滑脂）。連續運行每兩周加注一次，非連續運行每月加注一次，經常檢查各緊固件的緊固情況，及時更換長期使用損壞（疲勞、缺陷、老化磨損）的易損件（板彈簧、螺旋彈簧、橡膠彈簧及緊固件）。注意檢查驅動機構軸承部位溫升（手感）情況，發現異常現象，必須立即停車檢查處理。
