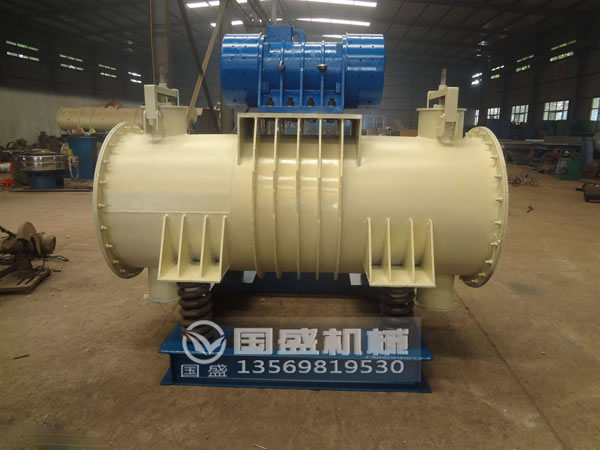

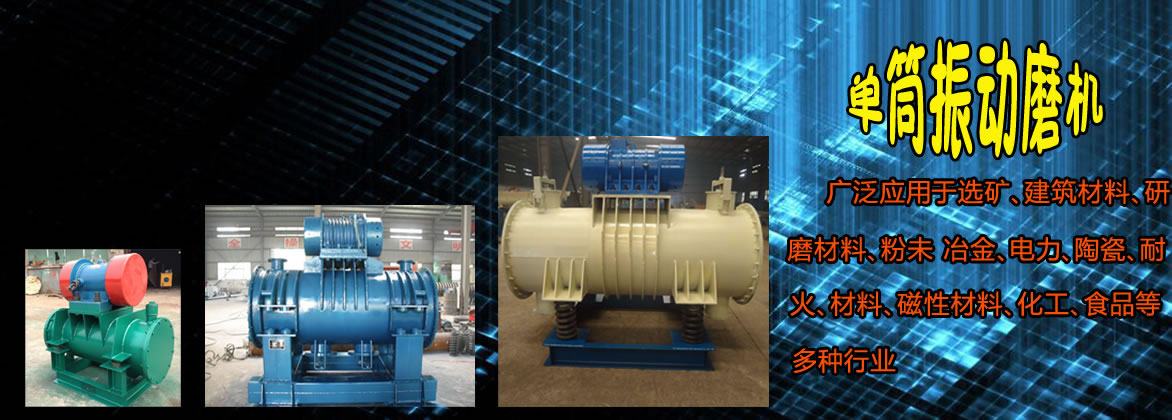

振動磨機

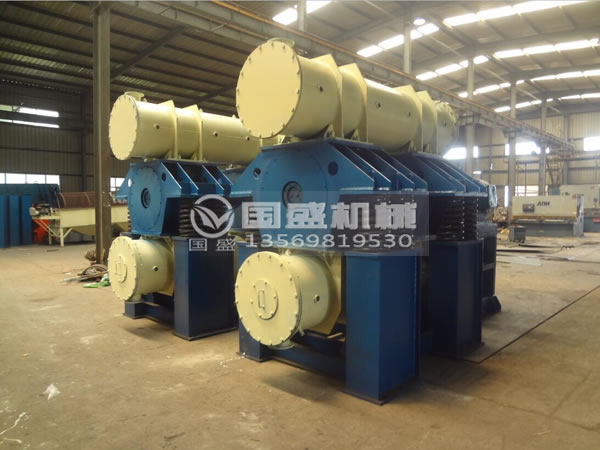

單筒振動磨機屬于振動磨機的一種，該設備是以球或棒為介質的超微粉碎設備。介質在磨機內振動可使小于2mm的物料粉碎至數微米，該設備是以單筒的形式來振動物料的，它在磨制細粉和超細粉物料時，具有高效、節能、節省空間、產品粒度均勻等優點，所以說該設備在超微粉碎領域內占有重要優勢，并得到了廣泛的應用。
產品特點
1.單筒振動磨機是一款超微粉碎設備振動效率比其它粉磨設備提高2-5倍，而功率消耗卻降低20％-30％
2.該設備在振動時比傳統的回轉式磨機具有明顯的優越性
3.振動強度大所產生的噪音低，對周?chē)h(huán)境不會產生影響
4.被廣泛應用在選礦、建筑材料、研磨材料、粉未冶金、電力等行業，是新型節能型粉磨設備
5.整機的結構緊湊，在安裝和維修工序上非常的方便。

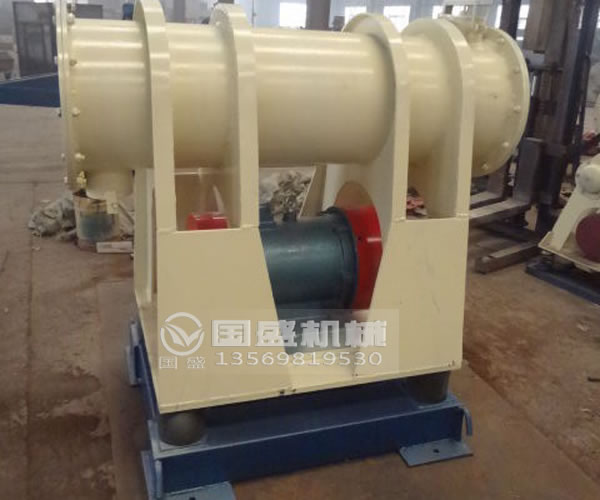

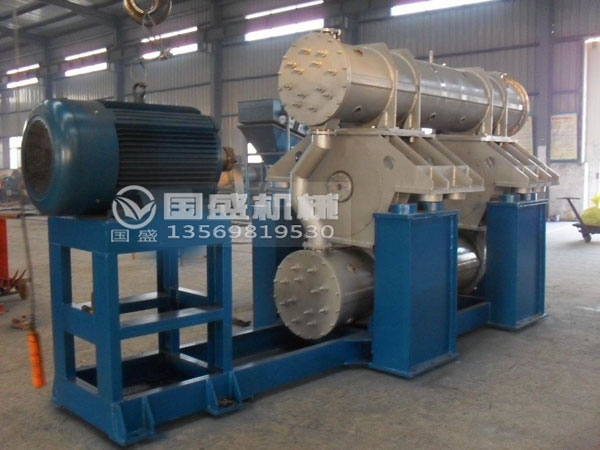

工作原理
單筒振動磨機有一個圓柱形筒，體內裝有粉磨介質及物料，而筒體支承在彈簧上。在筒體中心管內裝有滾動軸承，軸承內安裝著激振器。激振器由偏心軸及安裝在其上的偏心重物組成。當激振器由電動機與經彈性聯軸器帶動旋轉時，由于慣性離心力的作用，使得支承在彈簧上的筒體發生振動，磨內的介質也跟著振動。當振動頻率較大時，引起介質自轉，拋動及互相沖擊。夾在介質中間的物料受到?jīng)_擊和磨剝作用而粉碎。
技術參數
|
|
電機型號 |
功率（KW) |
筒體容積（L） |
產量（kg/h） |
入料粒度 |
出料粒度 |
振頻（r/min) |
工作振幅 |
|
GSZM5 |
HB5-6 |
0.4 |
5 |
1-5 |
0-25 |
0.1-0.010 |
960 |
0-10 |
|
GSZM10 |
HB10-6 |
0.75 |
10 |
5-10 |
980 |
|
GSZM20 |
HB16-6 |
1.1 |
20 |
20-50 |
|
GSZM50 |
HB20-6 |
1.5 |
50 |
50-100 |
|
GSZM100 |
HB30-6 |
2.2 |
100 |
50-150 |
|
GSZM200 |
HB50-6 |
3.7 |
200 |
50-200 |
|
GSZM400 |
HB100-6 |
7.5 |
400 |
50-300 |
|
GSZM500 |
HB100-6 |
8.5 |
500 |
50-400 |
|
GSZM600 |
HB140-6 |
9.5 |
600 |
50-600 |
|
GSZM800 |
HB160-6 |
12 |
800 |
50-1000 |
|
GSZM1000 |
HB180-6 |
14 |
1000 |
100-1500 |
|
GSZM1200 |
HB240-6 |
18.5 |
1200 |
100-1800 |
|
GSZM1500 |
HB250-6 |
21 |
1500 |
100-2000 |
|
GSZM2000 |
HB300-6 |
25 |
2000 |
100-3000 |

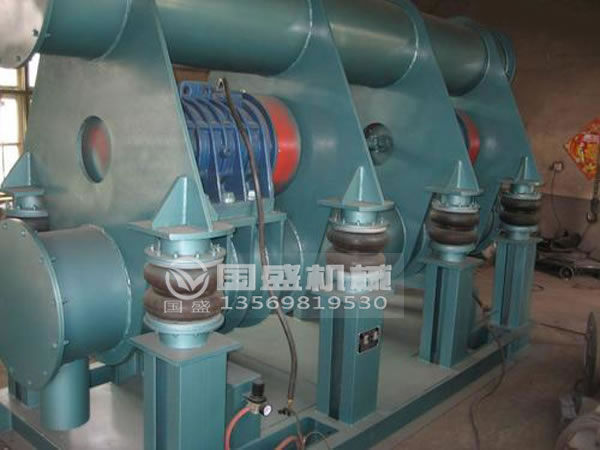

振動磨機結構
單筒振動磨機主要由振動電機、機體、底架、磨筒、襯筒、磨破介質和彈性支撐等幾部分組成。
1.振動電機：為磨機振磨提供能量；振動電機有兩組偏心塊，兩側偏心塊同向轉動，使所需激振力刻度線對準軸端的基準線；
2.磨筒殼體：是磨機振磨的工作體，用以盛裝磨破介質和研磨物。磨筒殼體由1個磨筒組成，磨筒內裝有耐磨襯筒，當襯筒研磨損壞后，可取出更換；
3.底架：通過彈性支撐把機體托起，并保持驅動電機與振動主體撓性聯接距離不變；
4.襯筒：緊貼于磨筒內壁，用以保護磨筒，在磨筒內振磨物料時，同時對磨筒內壁也有較大磨損，在磨筒內裝置易于更換的襯筒，可提高整機的使用壽命；
5.磨破介質：是磨機的研磨主體，用以對物料的沖擊研磨；
6..彈性支撐：裝在四個支點上，每個支點有兩個彈簧，主要作用是使磨機機體處于彈性狀態，并基本隔絕機體振動時對底座的振動沖擊，從而減少磨機傳遞到地基上的動負荷。為了使磨機處于良好的工作狀態，可在彈簧支座的下面加調整墊片，此墊片是用來解決磨體（筒）水平度的安裝問題。每組彈簧在安裝過程中保證彈簧上、下接觸面的同軸度，其允差不超過2mm；
常見故障
1.硬質異物混入物料中，使磨內發生突發性振動，應停機排出解決。
2.落料點偏在一邊，也會引起周期性振動，應將物料從磨盤中心喂入。
3.粒度大小變化頻繁，會造成磨輥振蕩，應控制合適的喂料粒度。
4.料流不穩，喂料時多時少，水分時大時小，使得磨機難于適應，促使磨輥跳動，應盡量使料流穩定。
5.料干、粒細，引起拋料形不成料層，緩沖太小，劇烈振動，應改進物料流動阻力。
6.料層逐漸變薄，物料不平衡，通風??；吐渣增多，循環料少；料壓不平衡，料大壓力小，粉磨效率下降，吐渣多而循環料少，這些均會造成料層慢慢變薄而引起振動。改進措施是調整好合適的工藝參數。
